6,10 € * 9,85 € * (38,07% gespart)
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit 1-3 Tage (**)
- Bestell-Nr.: 37-841-00340
Einbau Magnetkontakt 2-teiliger Reedkontakt Kontakt und Magnet extra Die Magnetkontakte... mehr
Produktinformationen "Magnetkontakt Einbau Reedkontakt NC Öffner 8mm Reedschalter Messing"

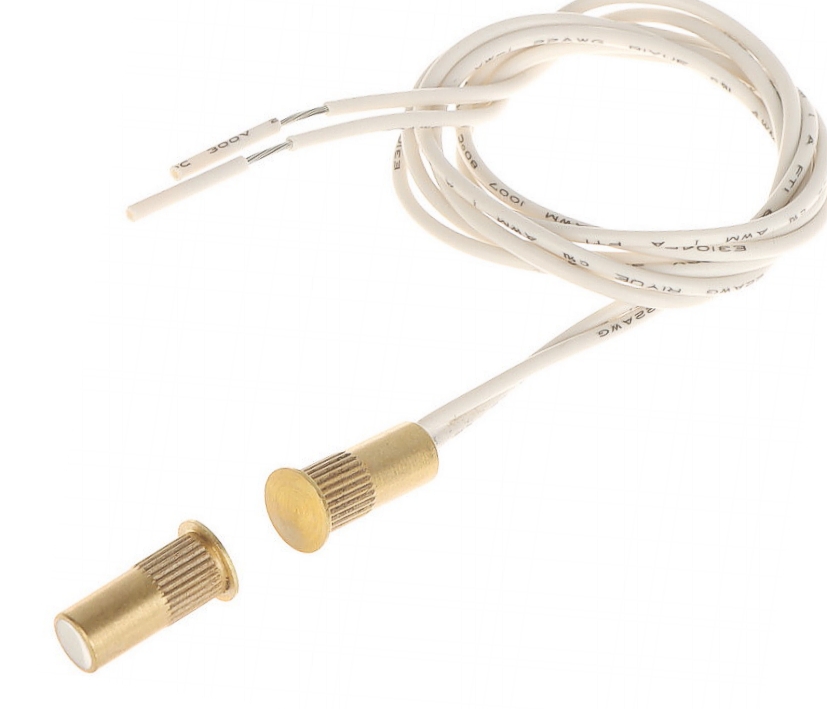

Einbau Magnetkontakt 2-teiliger Reedkontakt Kontakt und Magnet extra
Die Magnetkontakte ermöglichen die Erkennung der Tür- und Fensteröffnung usw. Der hermetische dichte Kontakt mit Flansch ist für die Einbaumontage ausgelegt. Durch die Art der Montage ist er nach der Installation von außen unsichtbar.
- Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen
- Herstellerangabe = NO = Normal Open Kontakt = ohne Magnet = Kontakt = OPEN - wenn Magnet nah dran ist Kontakt geschlossen
- Auszugehen ist ja immer davon das ein Fenster oder eine Tür meistens geschlossen ist ; dann ist also der Magnet und der Reedkontakt sehr nah zusammen !
- dann ist der Kontakt somit geschlossen ( Normal-Close = NC ) ; also Ruhestrom überwachbar
- wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt
- **** Wir geben das so an von der Logik ... damit ein besseres Verständnis in der Endmontate besteht .. wie es numal in den meisten Fällen ist ****
- Unsere Meinung zum besseren Verständnis ist der verbaute Zustand an einen üblich geschlosenen Fenster ... Türe :
- Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ... somit ist das Fenster dann geschlossen )
- Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet .... somit ist das Fenster dann geöffnet )
- ****** Bitte beachten Sie diesen Kontakt gibt es auch in weitere Varianten ! Siehe weiter unten ! *******
- Montage Einpressen oder kleben
Kurzdaten:
- Einbaumontage Tür- und Fensteröffnung
- stirnseitige Montage
- hermetisch dichtes Metallgehäuse mit rundem Flansch
- Kopf-Durchmesser 8,0mm
- Einbaudurchmesser: 6,0mm
Technische Daten:
- Anschlusskabel 450mm 2-adrige Litze
- Schaltabstand 15mm ( Betriebslücke )
- Kontaktmaterial Material Ruthenium
- Reedkontakt Einpolig NC = Öffnerkontakt
- ( wenn Magnet und Reedkontakt unter 15mm zusammen ist der Kontakt geschlossen )
- ( wenn Magnet und Reedkontakt über 15mm auseinander sind ist der Kontakt geöffnet, somit unterbrochen )
- Belastbarkeit max. 500mA bis 30VDC
- Abmessungen
- Magnetseite: DM-Kopf oben: 8,0mm / Einbau-DM 6,0mm / Gesamtlänge: 15,0mm / Kopfplatte H: 0,5mm
- Reedkontakt: DM-Kopf oben: 8,0mm / Einbau-DM 6,0mm / Gesamtlänge: 15,0mm / Kopfplatte H: 0,5mm
- Befestigung: einkleben
- Betriebstemperatur -20 °C bis +55 °C

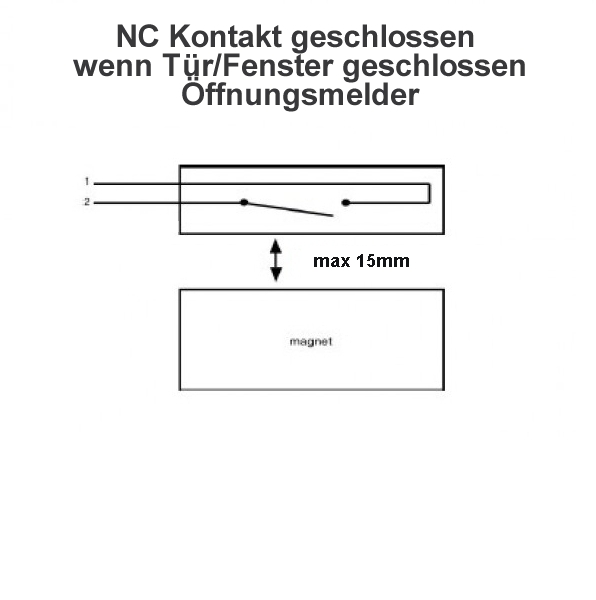

Erklärung übliche Funktionsweiße dieser NC-Kontakte :
- Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist
- dann ist also der Magnet und der Reedkontakt sehr nah zusammen
- dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar
- wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt
- NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist
- Das ist die üblichste Ausführung dieser Kontakte
