LED Treiber 700mA Konstantstrom bis 16W Eingang 230VAC APP

LED Netzteil für LED-Lampen, -Leisten, -Panels, -Module usw.  Für alle Konstantstrom gesteuerten Leuchtmittel. CC = Konstantstrom frei einstellbar 350mA 500mA 600mA 700mA 900mA 1050mA 1400mA  Präzise CC-Stromversorgung ( Konstantstrom ) von LED Lichtquellen aller Art. Für Konstantstrom LED Leuchtmittel... LED-Deckenpanel... usw.  Integrierter LED Dimmer  3-in-1  ( Poti oder 0-10 oder PWM  muß nicht genutzt werden; kann ) Drei in einem Gerät CC-Netzteil  dimmbar, 3-in-1  ( Poti + 0-10 + PWM )   Problemlos erweiterbar bzw. miteinander vernetzbar z.B. ein Gerät bekommt den Tasteranschluß und alle weiteren Netzteile  folgen dann dem Mastergerät über 2pol Synckabel  Multifunktionell verwendbar ( siehe auch weitere Bilder )  Ausgang einstellbar stromgesteuert ( Konstantstrom ) LED Systeme ... LED-Panel  350mA / 500mA / 600mA / 700mA und 900mA / 1050mA Dimmbar von 10-100% mittels 0-10V DC  Dimmbar von 10-100% mittels externen 4,7K Poti  Dimmbar von 10-100% mittels PWM Signal  Durch die integrierte Sync-Schnittstelle können bis zu 10 dieser Geräte hintereinander geschaltet werden und über das erste gesteuert werden (1 Master + 9 Slave) Geeignet für die LED Beleuchtungstechnik Konstantstrom CC bis 42 Watt Leistung  * siehe Tabelle  Durch die einstellbare Variante ersetzt dieser LED-CC-Treiber u.a. auch Eaglerise LED power supply EIP030c0500lx ... WeledPower WP-WPS42-040-0,9A u.v.w.m  Technische Daten: Leistungsbereich: 0-42Watt Ausgangslast * siehe Tabelle Effektivität: 91% / Standy Power <1W Eingang: 230VAC 50/60Hz (180-295V autom.) oder 254-417VDC  Anschluss: N + L (Stromeingang = TB-1 )  Anschluss: LED-Ausgang +/- 2-Klemmen ( TB5 Pin1=+ / Pin2 = -) Ausgang für LED Leuchtmittel(Secundär)  Anschluss: DIM+ (TB3 Pin-5 ) DIM- (TB3 Pin-6 ) = Dimmfunktion 0-10V DC oder 10V PWM 100Hz .... 3Khz oder Externes Poti ( Additive Resistance )  Anschluss: SYNC 4pol ( CN101/CN100) zum verschaltetn von mehrer gleichen CC-Treiber  DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel  Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel und LED-Panel Lampen für Decken Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen: Stromgesteuerte LED Lampen ( CC-Treiber, Konstantstrom ): 350mA, 500mA, 600mA. 700mA, 900mA oder 1050mA  Möglich einstellbare Werte ( Tabelle ) und Belastbarkeiten: einstellbare CC Konstantstromwerte je nach LED Leuchtmittel ... LED-Panel  bei  350mA ( max. 42 W) Ausgangsbereich 2-100V DC bei  500mA ( max. 42 W) Ausgangsbereich 2-80V DC bei  600mA ( max. 42 W) Ausgangsbereich 2-67V DC bei  700mA ( max. 42 W) Ausgangsbereich 2-57V DC bei  900mA ( max. 42 W) Ausgangsbereich 2-45V DC bei 1050mA ( max. 42 W) Ausgangsbereich 2-40V DC  Berechnungsbeispiel :  40W = 4-5 x 8 Watt LED je 350mA ( 8W hat meist 19-22V ) 40W = 14 x 3 Watt LED je 350mA   40W = 4 x 10 Watt LED je 500mA   40W = Led Panel mit 900mA  32W = 2 x 16 Watt LED je 1050mA Weitere technische Daten :   Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5qmm bis 1,5qmm durch Steckklemmen NTC-Anschluss für Temperaturkompensation ( TB3 = 3+4 ) je nach Temperatureinsatz 220K = 60°C / 330K = 70°C / 470K = 80°C Aux-Ausgang 12V 50mA ( TB3 = 1+2 z.B. für kleinen Lüfter ) Temperatureinsatzbereich: -30...+80°C Abmessungen: L:124mm B: 82mm H: 23mm ( siehe Zeichnung weitere Bilder ) Erfüllt derzeit alle gängige Normen:  EN61000-3-2, Class C, EN55015, EN61347-1, EN61347-2-13, EN61547 Criteria A Gewicht: 240g Optionales Zubehör erhältlich = Bst Nr 43-700-00847 = Synchronisierkabel wenn mehrere dieser Netzteil zusammen geschaltet werden müssen

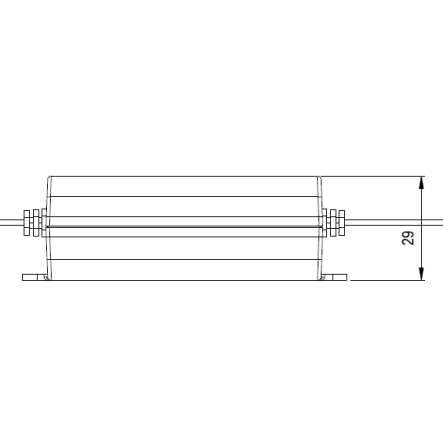

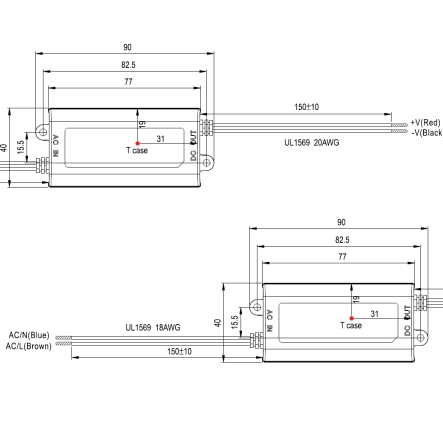

700mA CC Konstantstromquelle zum direktem Betrieb von 700mA LED-Leuchtmittel aller Art. Oft eingesetzt im Stehlampen, Wandlampen, Beleuchtungstechnik mit 1...16 Leuchtmitteln. Anwendungen auch Leuchtbuchstaben, Konturenbeleuchtung. Architektonische Beleuchtung. Einzelhandels-/Themabeleuchtung. Orientierungsbeleuchtung (Beleuchtung von Wegen). Beleuchtung im Unterhaltungsbereich. Not- und Sicherheitsbeleuchtung usw.   700mA LED-Netzteil für universelle Anwendungen z.B. als LED Stromversorgung für 700mA Power LED Strings. Panels usw.Ausführung im Kunststoffgehäuse IP mit jeweils 2x 16cm langen Drahltanschlüssen. Vorschaltgerät für 700mA LED-Technik  Eingang: 230Vac typisch 50/60Hz. ( Range 95-364VAC oder 127-370VDC ) Ausgang über 2x 160mm Drähte ( Plus / Minus )  CC = Konstantstromquelle mit 700mA = 0,70A Ausgangsspannung automatisch anpassend Uout: 11..36V DC   Die Spannung zur CC - LED Leuchte passt sich automatisch an. Belastbarkeit max Leistung bis zu 24,5Watt. Extrem lange Lebensdauer Schutzgrad: IP42 Temperatureinsatzbereich: -30...+70°C Abm.: B: 57mm H:30mm L: 84mm Gewicht: 250gramm Zusatztipp : weitere ähnliche CC-Treiber sind auch erhältlich ( ggf. Nr unter Suche eingeben )   Bst Nr 43-700-01605 = CC Treiber  350mA max 24,5Watt Autom. 25...70VDC Bst Nr 43-700-04260 = CC Treiber  350mA max 12,2Watt Autom. 25...40VDC Bst Nr 43-700-01610 = CC Treiber  500mA max 24,5Watt Autom. 15...50VDC Bst Nr 43-700-04257 = CC Treiber  700mA max 16,8Watt Autom.  9...24VDC Bst Nr 43-700-01620 = CC Treiber  700mA max 25,2Watt Autom. 11...36VDC Bst Nr 43-700-01630 = CC Treiber 1050mA max 25,2Watt Autom. 9...24VDC

LED Netzteil für LED-Lampen, -Leisten, -Panels, -Module usw.  Für alle Konstantstrom gesteuerten Leuchtmittel. Konstantstrom frei einstellbar 350mA 500mA 600mA 700mA 900mA 1050mA  Präzise CC-Stromversorgung von LED Lichtquellen aller Art. Für Konstantstrom LED Leuchtmittel. Ersetzt unter anderem auch WeledPower WP-WPS42-040-0,9A und auch ECD38WCC0500-950 u.v.w.m.  Integrierter LED Dimmer mit Push-Taster oder DALI Schnittstelle ( muß nicht genutzt werden; kann ).  Vier in einem Gerät CC-Netzteil + LED-Dimmer Push-Tasteranschluss oder mit DALI Schnittstelle.  Problemlos erweiterbar bzw. miteinander vernetzbar z.B. ein Gerät bekommt den Tasteranschluß und alle weiteren Netzteile  folgen dann dem Mastergerät über 2pol Synckabel  Multifunktionell verwendbar Ausgang einstellbar stromgesteuert LED Systeme  350mA / 500mA / 600mA / 700mA / 900mA / 1050mA Dimmbar von 0-100% mittels integr. DALI Schnittstelle Dimmbar von 0-100% mittels externen TASTER ( PUSH Phase L ) Durch die integrierte Sync-Schnittstelle können bis zu 10 Geräte hintereinander geschaltet werden und über das erste gesteuert werden (1 Master + 9 Slave) Geeignet für die LED Beleuchtungstechnik von 0 bis 42 Watt Leistung  * siehe Tabelle  Technische Daten: Eingang: 230V AC 50/60Hz (180-295V autom.) oder 254-417V DC  Anschluss: N + L (Stromeingang) Anschluss: SEC +/- +/-= Ausgang für LED Leuchtmittel (SEC=Secundär) Anschluss: DALI für Dimmfunktion   DALI Protocoll integriert für 16 Gruppen und 64 Adressen Anschluss: PUSH Taster für Dimmfunktion über Phase ( L ) 230V Taster PUSH Funktion = Taster kurz drücken zum ein- bzw. ausschalten durch längeres drücken wird die Helligkeit erhöht bzw. verringert Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 2,5mm² durch Steckklemmen DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel  Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen: Stromgesteuerte LED Lampen: 350mA, 500mA, 600mA, 700mA, 900mA, 1050mA Möglich einstellbare Werte und Belastbarkeiten:   einstellbare CC Konstantstromwerte je nach LED Leuchtmittel .... LED-Panel  bei 350mA (max. 42 W) Ausgangsbereich 2-100V DC bei 500mA (max. 42 W) Ausgangsbereich 2-80V DC bei 600mA (max. 42 W) Ausgangsbereich 2-67V DC bei 700mA (max. 42 W) Ausgangsbereich 2-57V DC bei 900mA (max. 42 W) Ausgangsbereich 2-45V DC bei 1050mA (max. 42 W) Ausgangsbereich 2-40V DC Weitere Daten :   Temperatureinsatzbereich: -30...+80°C Abmessungen: L:124mm B: 82mm H: 23mm ( siehe Zeichnung ) Gewicht: 240g Optionales Zubehör erhältlich = Bst Nr 43-700-00847 = Synchronisierkabel wenn mehrere dieser Netzteil zusammen geschaltet werden müssen

LED CC-Driver Netzteil für LED-Leuchten, -Leisten, -Panels, -Module usw.  Für alle Konstantstrom gesteuerten Leuchtmittel. Konstantstrom frei einstellbar 500mA 550mA 600mA 650mA 700mA 750ma 800mA 850mA 900mA 1000mA 1050mA 1100mA 1150mA 1200mA 1250mA 1300mA 1350mA 1400mA über ein optionean 10Kohm Trimmer oder 10K Poti 0,25W Präzise CC-Stromversorgung von LED Lichtquellen aller Art. Für Konstantstrom LED Leuchtmittel. Achtung nix für Anfänger da Sie ein Ohmmeter oder Multimeter haben müßen und einen kleinen 10K Trimmer einstellen und verklemmen müßen .... Technische Daten: Eingang: 230VAC ( 198-264VAC 50/60Hz oder 176-280VDC ) CC-Treiber Ausgang einstellbar 500mA...1400mA Konstantstrom Ausgangsstrom einstellbar zwischen 500 – 1.400 mA ( siehe weitere Bilder ) Einstellbar über in 50mA Schritten mit ext. Wiederstand siehe Tabelle 0,1ohm ...3,7Kohm .... bis 10Kohm 0,25W Im Prinzip reicht ein Trimmer und ein Ohmmeter dann zum Anschluß an Isel-2-1/2 aufstecken .. anbringen Möglicher Konstantstrom einstellbar wie folgt : 500mA 550mA 600mA 650mA 700mA 750ma 800mA 850mA 900mA 1000mA 1050mA 1100mA 1150mA 1200mA 1250mA 1300mA 1350mA 1400mA Ausgang dann autom. Spannungdsbereich 20-60V DC max Belastbarkeit Leistung je nach Einstellun 27W ....45W max 51,3W siehe Tabelle Kurzschlusschutz, Temperaturschutz 110°C, Einstellbarer Ausgangsstrom in 50mA-Schritten ( ready2mains, I-SELECT2 ) Schutzfunktionen (Übertemperatur, Kurzschluss, Überlast, Leerlauf, Eingangsspannungsbereich) Intelligent Voltage Guard (Über- und Unterspannungsüberwachung) Geeignet für Notbeleuchtungsanlagen nach EN50172 Für Kabelquerschnitte bis 2,5qmm Hohe Effektivitaet 88% Nominale Lebensdauer bis zu 100.000 h Kunststoffgehäuse ta 50°C / Tc 70°C Schutzgrad : IP20 Indoor Dimmbar Nein Anschluss: Steckklemmen unter jeder Deckelseite Ausgang: Steckklemme für LED = Rot = + / Schwarz = Minus Schutzkennzeichen: SELV MM EAC r2m EL usw. ... siehe auch weitere Bilder Erfüllt : Normen EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61347-1, EN 61347-2-13, EN 62384, EN 61547, according to EN 50172, according to EN 60598-2-22 Betriebstemperatur: -20°C bis +50°C, Abmessungen: 215 x 70 x 31 mmOptional erhältlich = Trimmer 10K z.B A-Nr  23-896-00570 oder Art-Nr  23-896-00490
